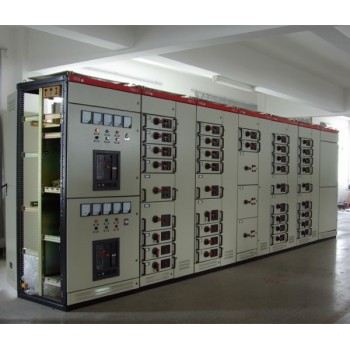

点击图片查看原图概述
GCS改进型是在标准型基础上改进研制的产品。适用于发电、输电、配电、电能转换和电能消耗设备的控制。
结构说明
GCS柜体基本结构由KS型材（也可采用KB型材）组装而成，各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室，各室的作用相对独立。垂直通道及 二次接插件均改为GCK柜的形式，水平母线放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现***，安装、检测、维修便捷并降低生产成本。柜体防护等 IP3X-4X。
抽屉类型
GCS抽屉层高的模数为80mm时分为160/2、160、240、320、400、480等模数单元尺寸系列，抽屉安装单元有效高度1760mm。抽屉层高的模数为200mm时分别为200/2、200、400、600等模数单元尺寸系列，抽屉安装单元有效高度1800mm。单元回路额定电流600A及以下其中?单元抽屉电流可达到100A。相同功能单元的抽屉具有良好的互换性，各种抽屉单元设有机械联锁装置。
结构特点：
1、框架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔，使得框架组装灵活方便。
2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
3.、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
4、电缆隔室的设计使电缆上、下进出均十分方便。
5、抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。
6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合
