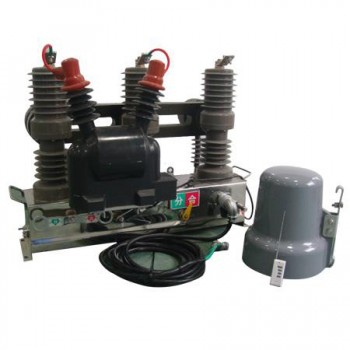

点击图片查看原图 主要用途
主要用于负荷在6000kVA以下的电力用户，装置由户外柱上真空断路器、电压互感器、电流互感器等组成，具有高压开关和高压计量装置的综合功能。与负荷控制终端或其它控制器配合可实现负荷控制、高压计量、预付费及过负荷电流保护、防涌流延时保护、短路速断保护、防窃电等功能。加装GPRS网络负控终端可实现实时、定时抄表，远程停、送电、线损分析等功能。
使用条件
1 .该产品适用于频率为50Hz的10kV或6kV三相交流电力系统中;
2 .环境温度:-35°C～40°C;
3. 海拔高度:2000m及以下;
4. 相对湿度:日平均相对湿度≤90%，月平均相对湿度≤90%，日平均饱和蒸气压≤2.2 Mpa，月平均饱和蒸气压:≤1.8 Mpa;
5 .地震强度不超过8 ;
6. 防污秽等 Ⅲ ;
7 .无火灾、**、化学腐蚀及经常性剧烈震动的场所
结构特点
1 .该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶 缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
2. 装有真空来弧室的高压真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻（＜100kg）和使用寿命长等特点。
3 .断路器采用全封闭结构，密封性能好，有防潮、防凝露性能，适应于高温潮湿地区使用。
4 .断路器的合、分闸可手动或电动操作及远方操作。可与控制器配套实现配电自动化，也可与重合控制器配合组成重合器。
5 .操作机构新颖、简单、动作可靠、体积小、机械寿命可达1万次。
6 .断路器的安装方式可采用单杆或双杆座装方式。
